Chapter3 Memory Hierarachy

1 Introduction

  • Temporal locality: 如果某个数据项被访问，那么它在不久的将来很可能会再次被访问
  • Spatial locality: 如果某个数据项被访问，那么它附近的其他数据项很可能在不久的将来也会被访问。
  • SRAM：静态RAM
  • DRAM：动态RAM alt text

Cache

  • 当地址离开处理器后，遇到最高或第一级存储层次。
  • 利用缓冲（Buffering）来重用常见的数据项。
  • Hit/Miss：processor can / cannot 在cache中找到所需的数据项。
  • block/line：存储层次结构中最小的数据传输单位，特别是在缓存（Cache）和主存（Memory）之间的数据交换中使用。
  • 大小固定，包含多个字（word），其中某个字是CPU请求的数据

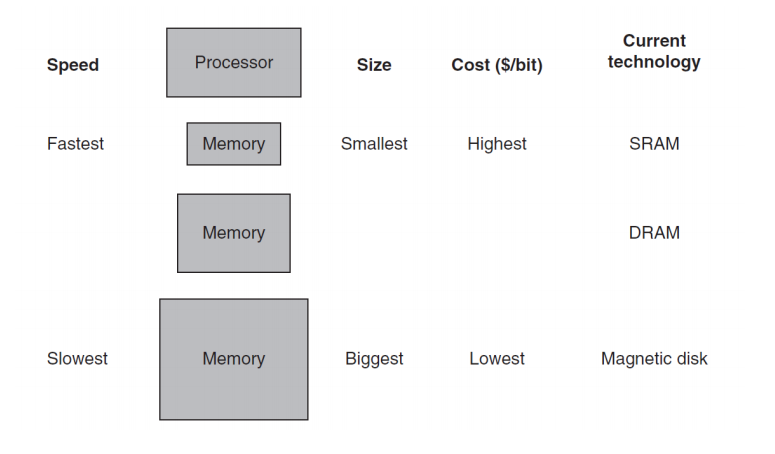

2 Technology Trend and Memory Hierarchy

Cache Locality

  • Temporal locality
  • Spatial locality

Cache Miss

  • 所需时间取决于
  • Latency：time to retrieve the first word
  • Bandwidth：time to retrieve the entire block
  • miss的原因
  • Compulsory：当一个块第一次被访问时，由于之前没有存入缓存，因此必须从主存加载
  • Capacity: 缓存容量有限，某些块可能被替换掉，如果后续程序又需要访问这些被替换的块，就会导致未命中，需要重新从主存加载
  • Conflict：由于多个块映射到相同的缓存位置，导致数据不断被替换。

Three classes of computers with different concerns in memory hierarchy

  • Desktop computers:
  • one application for single user
  • Are concerned more with average latency from the memory hierarchy.
  • Server computers:
  • hundreds of users running potentially dozens of applications simultaneously
  • Are concerned about memory bandwidth
  • Embedded computers:
  • Real-time applications.
  • Are concerned more about power and battery life.
  • Running single app & use simple OS
  • Main memory is very small (often no disk storage)

Split vs unified caches

  • Unified cache:
  • 所有的内存请求（指令和数据）都经过同一个缓存。
  • 硬件开销小，但性能低
  • Split cache:
  • 将指令（Instruction）和数据（Data）存储在两个独立的缓存中。
  • 硬件开销大，提高性能，读取指令的I-Cache 只读，可能简化设计并优化性能。

Note

alt text

3 Four Questions for Cache Designers

3.1 Where can a block be placed in the upper level/main memory?

  • Direct Mapped（直接映射）
  • 每个内存块只能映射到缓存中的唯一位置

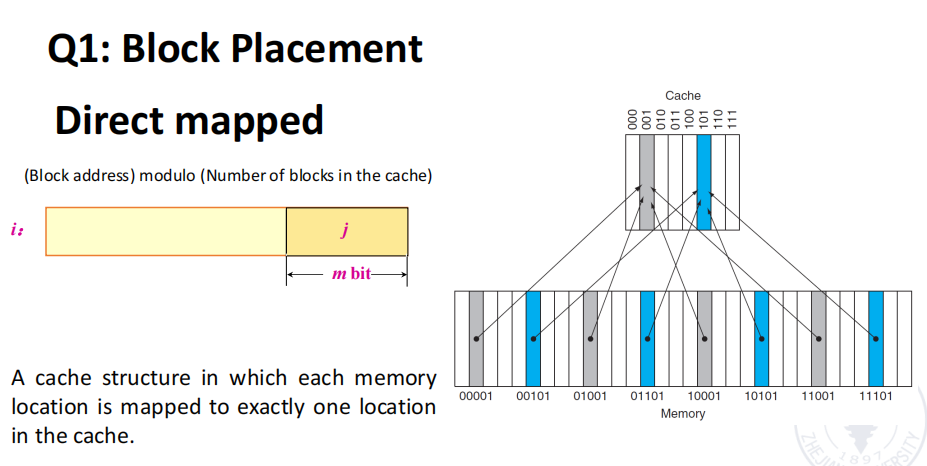

  • Cache Index=(Block Address)mod(Number of Blocks in Cache) alt text
  • Fully Associative （全相联）
  • 每个内存块可以被放置到缓存中的任何位置。
  • Set Associative （组相联缓存）
  • 2-way set-associative
    • 每个缓存组 (Set) 由 2 个缓存块 (Ways) 组成。
    • 一个内存块可以被映射到特定的组，但在该组内，它可以放入任意 2 个块之一

  • 4-way Set-Associative

    • 这里的缓存分成多个组 (Sets)，每个组包含 4 个缓存块 (Ways)。

    !!! question 为什么使用“中间位索引” (Middle Bits Indexing) 如果使用高阶地址位作为索引，某些连续的内存块会映射到相同的缓存组，导致冲突增加。

3.2 How is a block found if it is in the upper level/main memory?

  • Tag：用于匹配主存中的地址
  • a valid bit: block内容是否有效

3.3 Which block should be replaced on a Cache/main memory miss?

  • random

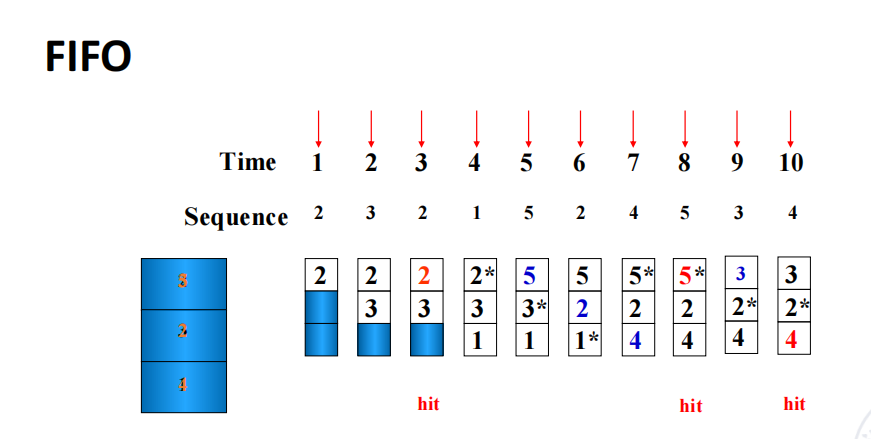

  • FIFO alt text

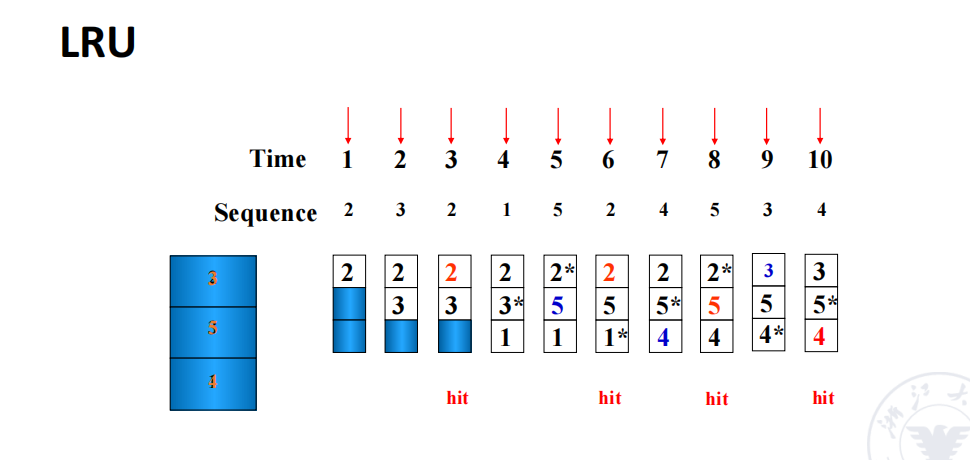

  • LRU alt text

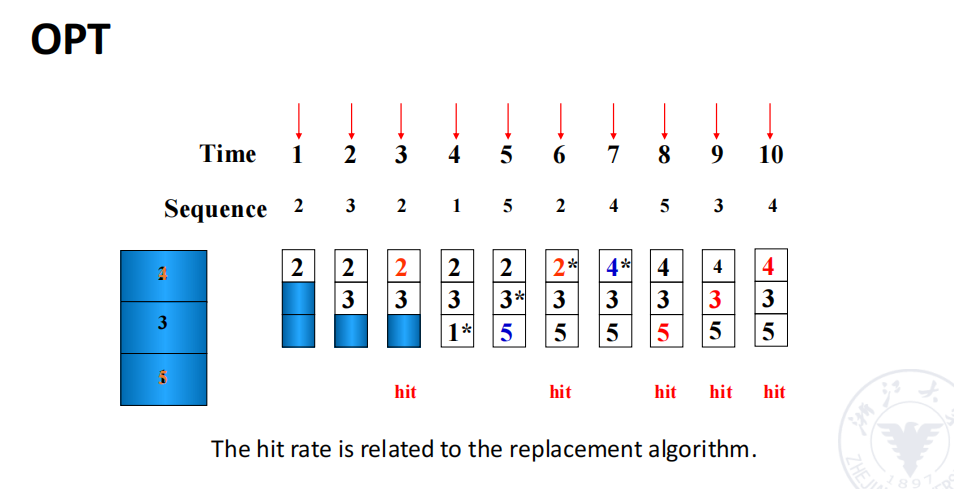

  • OPT alt text

3.4 What happens on a write?

  • Write Back or Write Through (with Write Buffer)

1 2 3 4 5 6 7 8 9 10 2 3 2 1 5 2 4 5 3 2 s1 s2 s3 s4 s5
